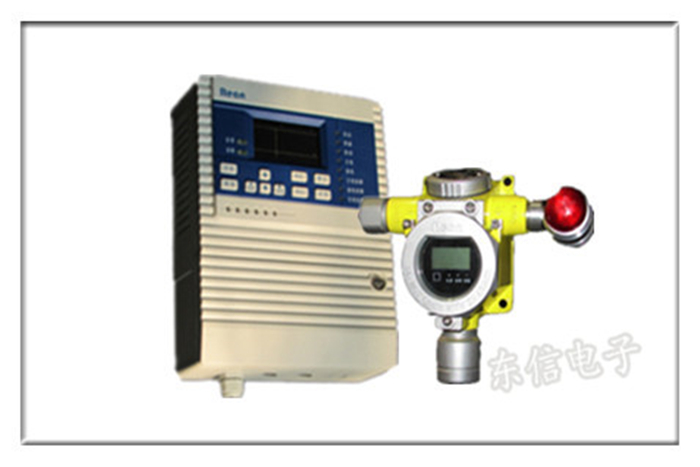

RBK6000系列可燃气体报警器
注意事项
设备安装、操作和维护之前务必仔细阅读本技术手册。
安装及操作必须严格遵守国家相关标准。
探测器的任何操作都必须由专业人员执行。
严禁带电操作(如安装、零部件更换等)
探测器必须安全接地,以防受到射频干扰的影响。
传感器内部可能含有腐蚀性溶液,处理时应特别小心。
切勿擅自拆卸传感器。
切勿将探测器置于超范围的温度下工作。
传感器禁止高浓度气体的冲击。
传感器使用寿命到期时,应及时更换传感器。
RBK6000系列可燃气体报警器
产品特点
● 测量准确传感器
采用进口气体敏感元件,精度高,零点漂移小,抗中毒性能好。
● 防爆型设计
可用于工厂条件的1、2区危险场合。
● 维修方便传感器
采用数字化模组设计,现场更换时,无需校零、标定。
● 声光报警(选配)
可选择配接RAS-6000型防爆声光报警灯,实现现场声光报警。
● 防水设计
专业的双腔体结构设计,适用于户外环境。
产品参数
供电电压 DC36V±15% 功耗 <1W
通讯方式 两线 M-BUS 信号输出 一组无源开关量(选配,触点容量DC30V 3A)
报警方式 声、光报警(选配,声音强度>95dB1米处) 显示方式 LED状态指示(电源、报警、故障)
测量范围 (0-100)%LEL
检测气体 见附表 分辨率 --
检测原理 催化燃烧式、电化学式、红外式、半导体式 响应时间 催化燃烧式T90<30s
电化学式、半导体式T90<60s
红外式T90<90s
准确度 ±5%FS 重复性 2%
工作温度 -40℃~70℃ 防护等级 IP65
存储温度 -25℃~55℃ 防爆等级 Exd IIC T6 Gb
湿度范围 10%RH~95%RH(无凝霜) 认证 CCCF、CMC
压力范围 86kpa~106kpa 执行标准
材质 铸铝 重量 1.1kg
防爆连接螺纹 G3/4″ 尺寸 190mm×130mm×75mm
安装方式 贴壁、抱管、支架、穿管
安装线缆 RVS 2×2.5mm2
配套控制器 RBK-6000-ZL9、RBK-6000-ZL30、RBK-6000-ZL60
RBK6000系列可燃气体报警器
a、遥控器操作
参数设置 密码 操作步骤
“低报” “1111” 按“功能”键 》》 输入密码 - - - - 》》 按“ok”键 … …
按下“低报”键,“AL”低报闪烁 》》 “ ”、“ ”键位选,“▼”、“▲”调整低报
值 … …
按“ok”键,显示“good”,数据存储并退出!
按“ ”键,显示“ESC”,自动退出,数据不存储!
“高报” “1111” 按“功能”键 》》 输入密码 - - - - 》》 按“ok”键 … …
按下“高报”键,“AL”高报闪烁 》》 “ ”、“ ”键位选,“▼”、“▲”调整高报
值 … …
按“ok”键,显示“good”,数据存储并退出!
10
按“ ”键,显示“ESC”,自动退出,数据不存储!
“地址”
“量程”
“0911” 按“功能”键 》》 输入密码 - - - - 》》 按“ok”键 … …
地址:(探测器 ID 设置)
按下“地址”键,“ID”显示 》》 “ ”、“ ”键位选,“▼”、“▲”调整数值 … …
量程:(探测器的量程范围设置)
按下“量程”键,浓度值闪烁, 》》 “ ”、“ ”键位选,“▼”、“▲”调整数值 … …
“校零”
“跨度”
“标定”
“6677” 按“功能”键 》》 输入密码 - - - - 》》 按“ok”键 … …
校零:(探测器校零)
按下“校零”键,显示“ ”、“零点数值” 》》 数值稳定后按下“ok”键!
跨度:(标气浓度)
按下“跨度”键,显示“ ”、“跨度值” 》》 “ ”、“ ”键位选,“▼”、“▲”
调整数值 》》 按“ok”键存储退出!
11
标定:(气体标定)
按下“标定”键,显示“ ” 》》 通入标气 》》 数值稳定后按下“ok”键,
显示“good”数据存储并退出,关闭气源!
b) 气体报警控制器操作
参数设置 密 码 操作步骤
“报警点” “2222” 报警点:(探测器报警点设定)
长按“功能”键 》》 输入密码 - - - -
》》 再次按下“功能”键,“低报”闪烁
》》 “ ”、“ ”键选“巡检地址”,“▲”、“▼”设置当前地址的低报
值 … …
设置完毕后,按下“联动 1”,显示“good”存储退出。
不存储,按“取消”键退出!
“标定值”设置 “0070” 长按“功能”键, 》》 输入密码 - - - -
》》 按下“功能”键,显示 当前巡检地址 的“标定值”,- - - -
》》 “▲”“▼”调整“标定值”,通过“ ”、“ ”切换巡检地址 … …
12
按下“联动 2”存储当前”巡检地址”的标定值!
按下“取消” 退出。
“探测器校零” “0062” 长按“功能” 键, 》》 输入密码 - - - -
》》 按下“功能”键,显示当前“巡检地址”的零点 Ad 值(16 进制),
》》 “ ”或“ ”切换巡检地址;
按下“联动 2”为校准当前“巡检地址”零点值。
按下“取消” 退出。
气体“标定” “0063” 长按“功能”键, 》》 输入密码 - - - -
》》 按下“功能”键,显示当前“巡检地址”的 Ad 值(16 进制)
》》 通入标气,稳定后按下“联动 2”标定 … …
》》 “ ”、“ ”切换巡检地址,重复上一步骤对其他地址探测器气体
标定。
13
按下”取消” 退出。
“探测器编址”
[要求:控制器为空载
(不得连接探测器)且
主机检测出探测器离线
并发出故障报警]
“7015” 长按“功能”键, 》》 输入密码 - - - -;
》》 再次按下“功能”键;
》》 “▲”、“▼”调至需要的地址;接入需要配置的探测器,
主机蜂鸣器响,地址+1,当前探测器编址成功;
》》 连续接入需要配置的探测器,控制器蜂鸣器响,地址+1,依次编址;
编址完成后自动退出(显示 fail,编址失败)按“取消”键退出!
