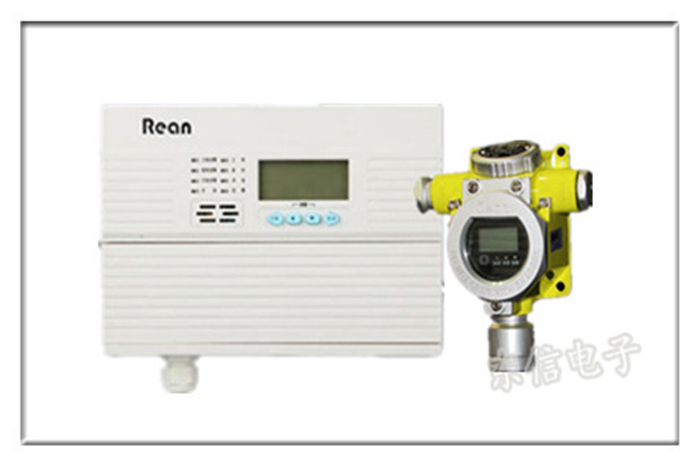

RBT6000系列可燃气体报警器
RBT-6000-ZL 系列包含以下产品信息:
a) RBT-6000-ZL 型 测量范围为 0~100%LEL 的点型可燃气体探测器
b) RBT-6000-ZLG 型 测量范围为 0~100%LEL 的点型可燃气体探测器
c) BRT-6000-ZLGX 型 测量范围为 0~100%LEL 的点型可燃气体探测器
d) RBT-6000-ZLG/A 型 点型气体探测器
e) RBT-6000-ZLGX/A 型 点型气体探测器
f) RBT-6000-ZLG/B 型 点型气体探测器
g) RBT-6000-ZLGX/B 型 点型气体探测器
RBT6000系列可燃气体报警器
以上产品均简称为探测器。该系列探测器能够对工业环境下可测量的气体进行连续监测,并将气体浓
度转变为数字信号,传输给气体报警控制器,由控制器对其进行识别、显示和处理。
GB15322.1-2003 《可燃气体探测器 第一部分:测量范围为 0~100%LEL 的点型可燃气体探测器》
GB12358-2006 《作业场所环境气体检测报警仪通用技术要求》
JJG 693-2011 《可燃气体检测报警器》
JJG 551-2003 《二氧化硫气体检测仪》
JJG 915-2008 《一氧化碳检测报警器》
JJG 695 -2003 《硫化氢气体检测仪》
JJG 365 -2008 《电化学氧测定仪》
注意事项
设备安装、操作和维护之前务必仔细阅读本技术手册。
安装及操作必须严格遵守国家相关标准。
探测器的任何操作都必须由专业人员执行。
严禁带电操作(如安装、零部件更换等)
探测器必须安全接地,以防受到射频干扰的影响。
传感器内部可能含有腐蚀性溶液,处理时应特别小心。
切勿擅自拆卸传感器。
切勿将探测器置于超范围的温度下工作。
传感器禁止高浓度气体的冲击。
传感器使用寿命到期时,应及时更换传感器。
操作说明:
含有显示模块的探测器可使用遥控器或气体报警控制器进行参数设置,无显示模块的探测器只能通过气体报
警控制器进行参数设置。
RBT6000系列可燃气体报警器
供电电压 DC36V±15% 功耗 <1W
通讯方式 两线 M-BUS 信号输出 一组无源开关量(选配,触点容量DC30V 3A)
报警方式 声、光报警(选配,声音强度>95dB1米处) 显示方式 LED状态指示(电源、报警、故障)
测量范围 (0-100)%LEL
检测气体 见附表 分辨率 --
检测原理 催化燃烧式、电化学式、红外式、半导体式 响应时间 催化燃烧式T90<30s
电化学式、半导体式T90<60s
红外式T90<90s
准确度 ±5%FS 重复性 2%
工作温度 -40℃~70℃ 防护等级 IP65
存储温度 -25℃~55℃ 防爆等级 Exd IIC T6 Gb
湿度范围 10%RH~95%RH(无凝霜) 认证 CCCF、CMC
压力范围 86kpa~106kpa 执行标准
材质 铸铝 重量 1.1kg
防爆连接螺纹 G3/4″ 尺寸 190mm×130mm×75mm
安装方式 贴壁、抱管、支架、穿管
安装线缆 RVS 2×2.5mm2
配套控制器 RBK-6000-ZL9、RBK-6000-ZL30、RBK-6000-ZL60
