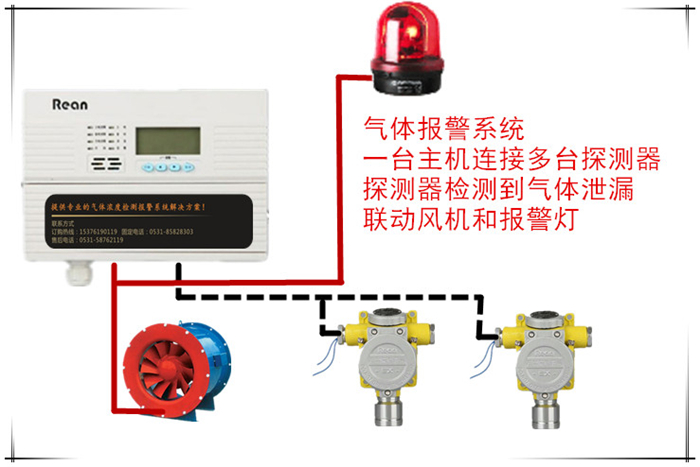

配电室六氟化硫报警器是一款专门用于检测六氟化硫气体泄漏、并能实时显示气体浓度,24小时实时在线检测的报警装置。六氟化硫报警器由气体报警控制器和气体探测器两部分组成,气体探测器安装在气体泄漏检测现场,通过核心部件气体传感器,实现气体浓度的实时检测,也可以独立工作。气体报警控制器可放置于值班室内,接收气体探测器检测的浓度,并实现浓度的显示及浓度超标后的声光报警功能,并可以联动外接设备(如电磁阀、排风扇、喷淋装置)通过开关量上传PLC、DCS、消防系统等。
配电室六氟化硫SF6气体已有百年历史,它是法国两位化学家Moissan和Lebeau于1900年合成的人造惰性气体,1940年前后,美国将其用于曼哈顿计划(核军事)。SF6是强电负性气体,它的分子极易吸附自由电子而形成质量大的负离子,削弱气体中碰撞电离过程,因此其电气绝缘强度很高,在均匀电场中约为空气绝缘强度的2.5倍。SF6气体在t≈2000K时出现热分解高峰,因此在交流电弧电流过零时,SF6对弧道的冷却作用比空气强得多,其灭弧能力约为空气的100倍。SF6气体绝缘的管道输电线的优点是介质损耗小、传输容量大,且可用于高落差场合,因此常用于水电站出线,取代常规的充油电缆。SF6气体绝缘的变压器具有防火防爆的优点,这种配电变压器特别适用于人口稠密的地区和高层建筑的供电。SF6气体绝缘的超高压变压器已研制成功,全气体绝缘变电所将是变电技术发展的一个方向。
气体检测器技术指标:
检测气体:空气中的六氟化硫SF6
检测方式:固定、在线检测,扩散式测量
测量范围:0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL
分辨率 :0.1ppm、0.1%LEL
精 度:±3%FS
显示方式:液晶显示(可选)
响应时间:≤30秒
恢复时间:≤60秒
防爆标志:ExdⅡCT6
防爆连接螺纹:3/4"NPT
信号输出:二线制标准电流(最大负载1500欧姆)
最大传输距离:1100米(Rvv0.75平方毫米屏蔽电缆)
工作温度:-20℃~+50℃
湿 度:10%~95%RH (非凝露)
电 源:24VDC±12VDC
最大功耗:2.5W
